光伏线H1Z2Z2-K-AC 1.0/1.0kv(DC 1.5kV)

电缆型号:

H1Z2Z2-K-AC 1.0/1.0kv(DC 1.5kV)

适用范围:

直流光伏电缆适用于光伏组件与组件间的串联，组串之间及其组串至直流配电箱(汇流箱)之间的并联，直流配电箱至逆变器之间的连接。

交流光伏电缆适用于逆变器至升压变压器之间的连接，升压变压器至配电装置之间的连接，配电装置至电网或用户之间的连接。

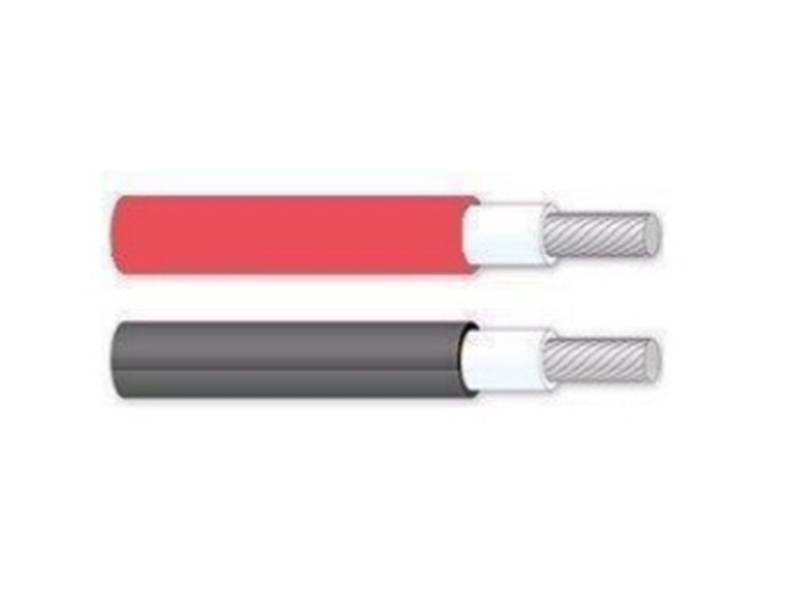

电缆结构:
导体:
5 类镀锡铜导体
绝缘:
光伏电缆用无卤阻燃绝缘料

护套:

光伏电缆用无卤阻燃护套料

产品标准

EN 50618:2014

规格范围

1芯:1.5~240mm2

线芯识别

1 芯:●黑色
护套颜色:●黑色●红色

技术参数

交流额定电压(U₀/U)1.0/1.0kV
直流额定电压(U₀):1.5kV(导体间，导体与大地间)
温度等级:

导体最高运行温度:+120℃

使用环境温度:-40℃~+90℃

电缆敷设温度:不低于-25℃
最小弯曲半径6D(D 为电缆实际外径)
敷设方式:

穿管敷设、浅槽敷设、电缆沟敷设、隧道敷设、夹层敷设、支持式架空敷设、悬挂式架空敷设等。

电缆性能:

电缆具有耐湿热、耐高低温、耐酸碱、耐臭氧、抗紫外线、阻燃等性能。
